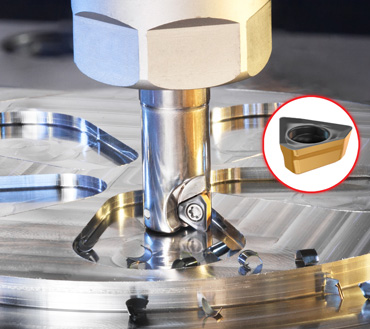

    伊斯卡推出小尺寸HELI-3-MILL - HM390铣刀片

    伊斯卡拓展了HELI-3-MILL HM390系列,可转位铣刀夹持切削刃长5mm的三角形刀片HM390 TPKT 0502PDR。此铣刀是基于该系列早前成功推向市场的铣刀而新设计的铣刀,铣刀片更小,能实现高金属去除率,为90°方肩铣提供高效而经济的解决方案。HELI-3-MILL铣刀推荐用于传统铣削加工时选取整体硬质合金立铣刀的场合。设计用于在高进给率下对紧凑型零件、小尺寸型腔、窄小型腔等的高生产率粗铣加工。新铣刀特别适用于小型零件的生产制造,以及医疗器械工业和更多领域。新铣刀为低功率加工中心及车铣复合机床提供了理想的解决方案:消耗功率低使得铣刀能应用于功率受限的机床,小容量加工中心以及车铣复合机床。

    铣刀直径范围为10-16mm,带90°主偏角;前沿设计的切削刃能降低切削力,使得切削轻快;具备向下坡走铣性能,最大切削深度为3.5mm。冷却液流经内冷却通孔直达每一切削刃。铣刀体采用了硬涂层处理以使得切屑流排屑无碍,并保护刀体免于受到腐蚀及磨损。加工中每齿进给值相对更低,使得冲击载荷更低,确保切削轻快轻柔,而小尺寸刀片密齿排布使得铣削加工中同时有数齿切入工件材料,有助于切削稳定。

    HM390 TPKT 0502PDR单面三角形刀片带三个螺旋切削刃,前沿的几何形状设计使得刀片装夹于刀体在轴向及径向形成正倾角,修光刃设计有助于提高被加工表面质量。铣刀片采用了伊斯卡技术前沿的束魔技术(SUMOTEC)合金牌号,以确保高生产率。HM390 TPCT 0502PDR周边磨制刀片带锋利切削刃,用于半精铣加工及精铣加工。采用该刀片能实现轻快切削,施以低切削力,为各种高温合金的铣削加工而特别设计。这些特点允许在小切深下实现更高的工作台进给。

    现阶段提供以下类型HELI-3-MILL铣刀:HM390 ETP…-05立铣刀夹持三角形刀片HM390 TPKT 0502PDR,直径范围为10-16mm;HM390 ETP…MM-05立铣刀头带变形金刚(MULTI-MASTER)螺纹接口,铣刀头直径为10,12,14及16mm,夹持三角形刀片HM390 TPKT 0502PDR。变形金刚连接极大地丰富了铣刀结构类型。提供圆柱柄,圆锥柄等类型的变形金刚接柄,提供多种直径、长度及材质供选用,操作者可根据加工应用实际需求选取适合的接柄。螺纹接口使得刀头的更换快捷方便,因变形金刚接柄无需从机床取下即可快换刀头。

    HELI-3-MILL铣刀系列为宽范围的铣削应用提供高生产率解决方案,包括主流工程材料的粗铣加工到精铣加工,面铣(特别是靠近于台肩),槽铣,斜面以及腔槽,可执行坡走铣及螺旋插补铣。特别的铣刀设计显著缩小甚至消除了在高的方肩铣加工中多次进刀产生的接刀痕。
